Mikäköhän mahtaa olla tämä? Tykistön, mutta kranaatti vai jopa srapnelli? Suomalainen vai Neuvostoliittolainen? Pohjassa erottuu vielä kaiverrettu numero 3, venäläiseen tyylin tehty. Alaosan pronssinen(?) kierre sopisi tyylinsä ja vastaavien esineiden perusteella Venäjälle jo I MS aikaisiin sotatarvikkeisiin, mutta löytynyt talvisodan taistelupaikalta.


Liitteet

  • IMG_20200713_102512.jpg
    854.5 KB · Luettu: 72
Viimeksi muokattu:
Ensimmäisen Maailmansodan aikainen srapnelli. Tavallista tykistöammusta "leveämpi" kärkiosa johtuu niiden tilavammasta aikasytyttimestä. Oheisessa kuvassa hylsyosa on myös näkyvissä. Ammuksen johtorengas oli samanlainen joka maan atarvikkeissa ja siinä näkyy putken rihlojen tekemät jäljet.


ctg kirjoitti:
Miten tämä ajoitus toimii käytännössä? Onko siellä joku mekaaninen laskin?
Klikkaa laajentaaksesi...

Mekaaninen kellokoneisto. Asetetaan ennen lataamista. Ainakin britit olivat erityisen kiintyneitä noihin ja ylpeitä heidän tykistön kyvystä asettaa sytyttimet silmämääräisen arvion perusteella. En löytänyt youtube videota aiheesta.

SJ kirjoitti:
Mekaaninen kellokoneisto.
Klikkaa laajentaaksesi...
? :unsure:






Huom. The Fuze has been made by kqd/Gebr.Junghans AG, Uhrenfabrik in 1942.


SJ kirjoitti:
Mekaaninen kellokoneisto. Asetetaan ennen lataamista. Ainakin britit olivat erityisen kiintyneitä noihin ja ylpeitä heidän tykistön kyvystä asettaa sytyttimet silmämääräisen arvion perusteella. En löytänyt youtube videota aiheesta.
Klikkaa laajentaaksesi...

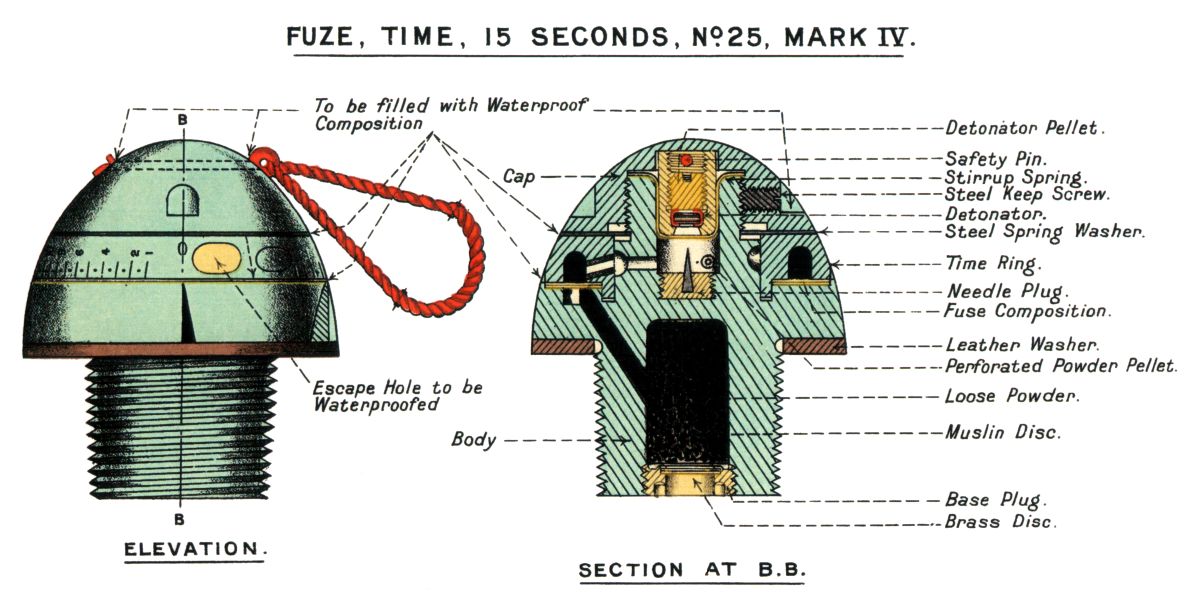

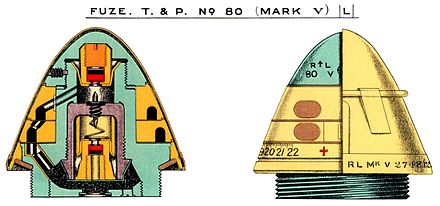

Tästä olen kyllä toista mieltä ja jäsen @Ottoville ehtikin kirjoittaessani postata erinomaisen havainnolliset kuvat! I MS sytyttimet toimi ruutikanavaperiaatteella eli itse asiassa tulilangan avulla. Kohti sytyttimen kärkeä oleva iskuri sytyttää lähtösysäyksen avulla nallin josta tuli siirtyy ruutikanavaan. Sen pituutta säädetään kiertämälla aikautusrenkaita, joilla sytytys saadaan alkamaan halutusta kohdasta. Jos kranaatti ehtii syystä tai toisesta maahan ennen sytyttimen toimimista, on vielä toinen iskuri alaspäin. Nämä sytyttimet olivat siis aika-iskusytyttimiä.

Silmämääräinen aikautuksen asetus kuului Napoleonin sotiin, sillä sprapnellin tulonopeus oli 200-300 m/s. Sytytin mun kuvassa on varmistusasennossa ja aikautusrenkaan lukemat ainoastaan jako-osia; eivät mitään metri ym lukemia. Srapnellien aikautuksen kohdalleen saaminen edellytti myös hakuammuntaa ja korjauksia eli ei riitänyt että sai osumat oikeaan paikkaan.

Ruutikanavasytyttimiä on käytössä edelleenkin, mm meidän venäläiset, joiden mallinimikettä en kyllä nyt muista. II MS aikoihin tulivat myös kellokoneistolla toimivat varsinkin it:n käyttöön, sillä siinä ei voida tehdä aikautuksen korjauksia.


Talvisodassahan venäläiset noita vielä jonkin verran käyttivät. Srapnellinkuoria ja niiden lyijykuulia on näkynyt ainakin Kuhmon kankailla.

kertokaas joku tämän pistoolin merkki ja malli. kaliberi on .380 edellä linkki kuvaan linkki jos joku osaisi kertoa olisin kiitollinen vastaa miel. s_postiin. anneliini2012 (at) gmail.com

kingbrowning kirjoitti:
kertokaas joku tämän pistoolin merkki ja malli. kaliberi on .380 edellä linkki kuvaan linkki jos joku osaisi kertoa olisin kiitollinen vastaa miel. s_postiin. anneliini2012 (at) gmail.com
Klikkaa laajentaaksesi...
Turkkilainen starttipistooli..

maxarmory.com

Zoraki 2918 STALKER Black - Top Firing 9mm Blank Gun

STALKER 2918 BLACK FINISH - 9MM BLANK FIRING REPLICA ZORAKI GUN. Our Zoraki Stalker 2918 model features smooth slide action and realistic weight and feel that make it a great training or theatrical blank gun. Includes 18 round magazine. Pull back the slide to load the first blank into the chamber.
maxarmory.com maxarmory.com

näätä kirjoitti:
Turkkilainen starttipistooli..

maxarmory.com

Zoraki 2918 STALKER Black - Top Firing 9mm Blank Gun

STALKER 2918 BLACK FINISH - 9MM BLANK FIRING REPLICA ZORAKI GUN. Our Zoraki Stalker 2918 model features smooth slide action and realistic weight and feel that make it a great training or theatrical blank gun. Includes 18 round magazine. Pull back the slide to load the first blank into the chamber.
maxarmory.com maxarmory.com
Klikkaa laajentaaksesi...
Tuli vastaus vähän myöhässä, meni pyssytappeluun starttipistoolin kanssa.:)
Hyvä oli kuva, vielä parempi tunnistus.

Tuo Zoraki ei ole välttämättä ollut enää "starttipistooli". Näitä on tuolla tietyissä piireissä runsaasti aukiporattuina. Patruunana käytetään joko .380 = 9mm short tai sitten paukkupatruunan kärkeen asetetaan esimerkiksi ruuvi. Tarkkuus ja teho riittää siihen muutamaan metriin.

Sepeteus kirjoitti:
Tuo Zoraki ei ole välttämättä ollut enää "starttipistooli". Näitä on tuolla tietyissä piireissä runsaasti aukiporattuina. Patruunana käytetään joko .380 = 9mm short tai sitten paukkupatruunan kärkeen asetetaan esimerkiksi ruuvi. Tarkkuus ja teho riittää siihen muutamaan metriin.
Klikkaa laajentaaksesi...
Jeps, PoHa mainitsi tuosta että poratut starttarit oli kovin ongelmallisia ja yleisiä pari vuotta taaksepäin. Noille on ominaisia että ne on vaarallisia kahteen suuntaan, sekä ammunnan kohteelle kuin ampujalle. Starttipistoolit kun valmistetaan heikommasta (halvemmasta) seoksesta ja erilaisin menetelmin kuin varsinaiset ampuma-aseet. Mikäli on aihetta epäillä modausta, ei kannata puuttua pitkällä tikullakaan koska pelkästään piirongin laatikossakin moisen hallussapidolla syyllistyy ampuma-aserikokseen.

Osa näistä on yllättävänkin kestäviä, en nyt muista tämän mallin ”ominaisuuksia”.

Tuollainen modaus on kyllä kaikella lailla ”no-no”. Tällaisen hankkiminen vaatii nykyään kaasuaseen luvan
