Sotasaalisaseet ja niiden käyttöönotto
- Viestiketjun aloittaja JR49
- Aloitus PVM
Nuo on muuten ihan hyvä osata tunnistaa.
JR49
Respected Leader
Totta puhut.
Ja selvyyden maksimoimiseksi, niin ryssäkin näyttää käyttävän sotilaan logiikkaa panosten nimeämisessä: numero kyljessä tarkoittaa räjähteen noin-kilolukua, ei kokonaispainoa. En ole pioneeri, mutta olettaisin, että jossain kohteissa räjähdemäärän tietämisestä on hyötyä.
Lisäkirjaimilla varatut sitten erityiskäyttöön kuten tuo SZ-3a veden alle tarvittaessa. SZ-6m:n käyttökohteesta en löytänyt tietoja.
StepanRudanskij
Respected Leader
SZ-6m on tarkoitettu (teräs)putkien, betonirakenteiden tuhoamiseen ja isojen ammusten ym. raivaamiseen räjäyttämällä ne paikallaan. Varsinaista räjähdettä on 6 kiloa per lataus. Siitä voi tehdä myös miinan valitsemalla sopivan sytyttimen. Latauksen molemmissa päissä on lähtöpanokset, joissa erilaiset sytytinistukat. Toimii myös veden alla 10 metriin asti.
Räjähde on muotoiltava muoviräjähde PVV-5A, joka on 85% heksogeenia, 5% isobuteenin ja isopreenin polymeeriä ja 10% mineraaliöljyä.
JR49
Respected Leader
Savukranaatti RDG-2. Ainoa minkä olen toistaiseksi löytänyt savukranuista.
Erikoisen näköinen ratkaisu, mutta näyttäähän tuosta savua syntyvän. Ja vielä erikoisempi sytytyssysteemi, minkä vaikeudet tulevat hyvin esille toisessa videossa.
Käyttökelpoista sotasaalista. Sytytysmekanismi on hyvä tietää etukäteen, muuten voisi mennä tovi miettiessä.
Tuota nimitetään savukranaatiksi, vaikka savupanos voisi olla kuvaavampi termi.
Edit: Cardboard? Siis pahvikuoret! Hmm, mitenköhän kosteus vaikuttaa? On niillä pakko olla jotain muutakin tähän arsenaaliin.
Cardboard body with pull tapes on each side.
The base of the tube has a black cover which holds the matchbox striker.
The top is coloured red with a small dome in the middle. Pulling the cloth tapes on this end exposes the match head.
I don't know how many colours exist in this type.
Length: 145mm
Diameter: 55,5mm
Weight: 700gram
Smoke emission: 50seconds
This smoke grenade was also used in the East-German and Czech army.
Hyvät käyttöohjeet. Kun kaikki onnistuu kerralla...
...ja sitten mahdollinen sudenkuoppa sytytysvaiheessa:
Erikoisen näköinen ratkaisu, mutta näyttäähän tuosta savua syntyvän. Ja vielä erikoisempi sytytyssysteemi, minkä vaikeudet tulevat hyvin esille toisessa videossa.
Käyttökelpoista sotasaalista. Sytytysmekanismi on hyvä tietää etukäteen, muuten voisi mennä tovi miettiessä.
Tuota nimitetään savukranaatiksi, vaikka savupanos voisi olla kuvaavampi termi.
Edit: Cardboard? Siis pahvikuoret! Hmm, mitenköhän kosteus vaikuttaa? On niillä pakko olla jotain muutakin tähän arsenaaliin.
Cardboard body with pull tapes on each side.
The base of the tube has a black cover which holds the matchbox striker.
The top is coloured red with a small dome in the middle. Pulling the cloth tapes on this end exposes the match head.
I don't know how many colours exist in this type.
Length: 145mm
Diameter: 55,5mm
Weight: 700gram
Smoke emission: 50seconds
This smoke grenade was also used in the East-German and Czech army.
Hyvät käyttöohjeet. Kun kaikki onnistuu kerralla...
...ja sitten mahdollinen sudenkuoppa sytytysvaiheessa:
Viimeksi muokattu:
JR49
Respected Leader
Opetustaulut itäisistä miinatyypeistä.
http://www.lexpev.nl/images/supami01.jpg
http://www.lexpev.nl/images/suschami01.jpg
http://www.lexpev.nl/images/supami01.jpg
http://www.lexpev.nl/images/suschami01.jpg
JR49
Respected Leader
Löytyi tästäkin uutta, hyvää tietoa kuvien kera. Eli RGD-5, saattaisi tulla hyvinkin vastaan, vaikka 50-luvun suunnittelua onkin. Wiki väittää, että olisi jopa tuotannossa vielä.
Oleellisinta muistaa: palaa 3.2-4 sekuntia, tappaa tai haavoittaa pahasti 3 metrin säteellä, sirpaleet toki vaikuttavat vielä n. 20 metriin.
EDIT: lisäsin kuvia tästä linkistä, josta pääsee myös tarkemmin ao. tiedon juurille:
http://www.lexpev.nl/grenades/sovietbalkan/russia/rgd5.html
Tämä sanoo, että sirpaleet vaikuttavat 25 metriin, kun Wiki puhuu 15-20 metristä. Luottaisin enemmän linkin tietoon.

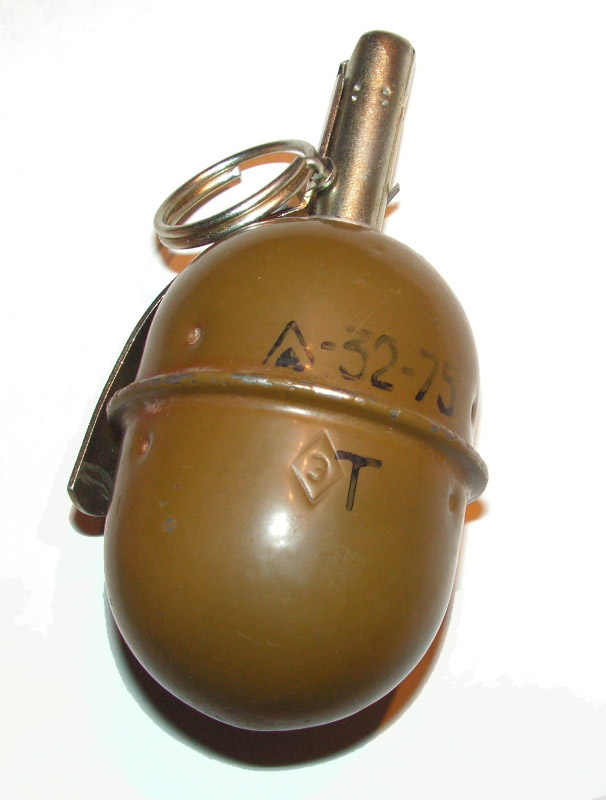

RGD-5 hand grenade with UZRGM fuze fitted
Specifications
Weight 310 g
Length 117 mm
Diameter 58 mm
Effective firing range 15–20 meters
Maximum firing range 30 meters
Filling Trinitrotoluene
Filling weight 110 g
Detonation
mechanism
3.2 to 4 seconds. pyrotechnic delay fuse
RGD-5
The RGD-5 (Ruchnaya Granata Distantsionnaya) English "Distance Hand Grenade" or "Time-delayed Hand Grenade", is a post World War II Soviet anti-personnel fragmentation grenade, designed in the early 1950s. RGD-5 was accepted to service in 1954, and is still in service with many of Russia's former client states and has been supplied to Iraq as well as other Arab nations.
Composition
The grenade contains a 110-gram (3.9 oz) charge of TNT with an internal fragmentation liner that produces around 350 fragments and has a lethality radius of 25 metres (82 ft).[1] The weight of the grenade with the fuze fitted is 310 grams (11 oz). Typically, the RGD-5 uses the 3.2 to 4 second delay UZRGM fuze, a universal Russian type which is also used in the RG-41, RG-42, and F1 grenades.[2] The RGD-5 may also be fitted with the more modern DVM-78 fuze, or variants of the UZRGM with delays of between zero (i.e. instantaneous for use in booby traps) and 13 seconds. It is also possible to screw an MUV booby-trap firing device into the fuze well.
Description
The grenade is egg-shaped with no external ribbing, except for a lateral ridge where the two halves of the grenade join. The surface has a few small dimples on it with a green or olive drab, paint-scheme. The RGD-5 can be thrown about 35 to 45 metres (115 to 148 ft) by the average male soldier and when thrown, it is possible to hear a loud "pop" as the fuze ignites and begins to burn. The grenade can inflict injuries (e.g. penetrating eye wounds) out to 15 metres (49 ft) from the site of detonation. Victims caught within 3 metres (10 ft) of the detonation site are almost certain to be killed or severely wounded.
This grenade is still manufactured in Russia with copies produced in Bulgaria, China (as the Type 59) and Georgia. Many millions of RGD-5s and its clones have been manufactured over the years and although not as advanced as more modern grenades which are specifically designed to penetrate CRISAT standard body armour, the RGD-5 is still an effective and inexpensive weapon. A single RGD-5 grenade costs around $5 US, making it highly affordable during a major conflict when many grenades are required.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Ansan aineksia ao. kranuun.

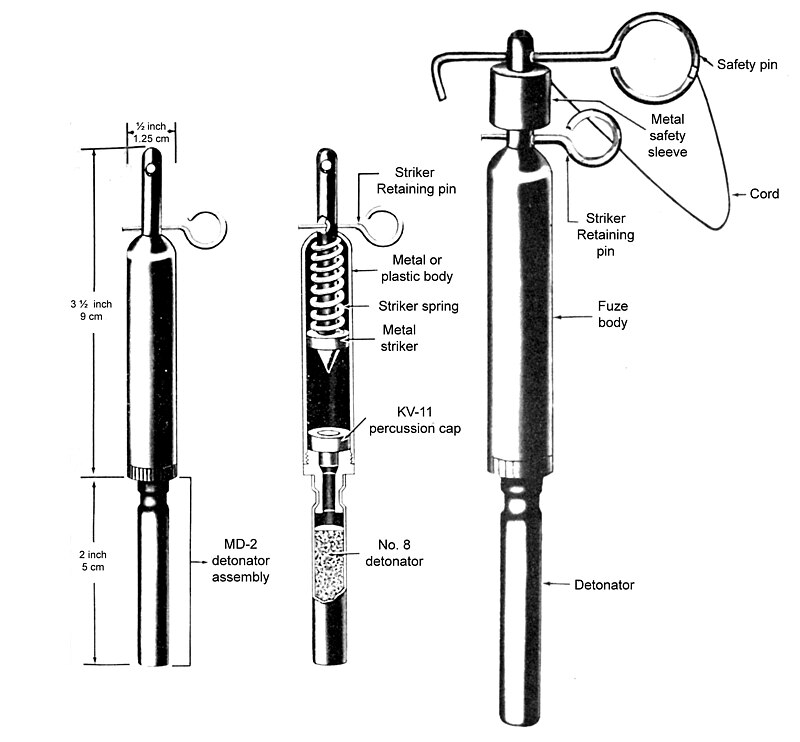

Russian MUV booby trap firing device.
A zero-delay pull fuze which is normally connected to a tripwire. The MUV fuze is fully compatible with the RGD-5. Fitting an MUV fuze makes it easier to conceal the grenade when setting a boobytrap e.g. partial burial. Note that the detonator is usually threaded, so it can be screwed into the RGD-5 grenade body
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Tämä on harjoitusmalli. Pistin kun on hyvät kuvat. Olettaakseni identtinen aidon kanssa.
URG-N
The URG-N is a reusable training model of the RGD-5 of cast iron construction (rather than sheet steel) and a modified fuze containing a tiny explosive charge which simulates the detonation of the grenade. The body of this grenade is painted black with white markings.
Length w/fuze : 129mm
Length w/o fuze : 88mm
Diameter : 55mm
Weight :
Filling : replaceable practice charge
Fuze : uzrgm
------------------------------------------------------------------------------------------------------------------------------------------
Sytyttimiä tähän tyyppiin. Käy myös F1-Limonkaan.
All types of UZRG fuzes function by the same mechanism and differ only in materials used and explosive content.
It replaced the Koveshnikov fuze which was more expensive to make.
Both fuzes lived long next to eachother during ww2.
UZRG - with "closed top". Delay tube can be brass and from pressed powder iron.
UZRGM - with "open top". Delay tube can be brass and from pressed powder iron.
UZRGM-2 - with aluminium delay tube; handle have different length from nail hat to safety pin (almost 1mm) and holes for safety pin not match; handle can have big hole and mark UZRGM-2. In delay tube used different ignition composition.
Oleellisinta muistaa: palaa 3.2-4 sekuntia, tappaa tai haavoittaa pahasti 3 metrin säteellä, sirpaleet toki vaikuttavat vielä n. 20 metriin.
EDIT: lisäsin kuvia tästä linkistä, josta pääsee myös tarkemmin ao. tiedon juurille:
http://www.lexpev.nl/grenades/sovietbalkan/russia/rgd5.html
Tämä sanoo, että sirpaleet vaikuttavat 25 metriin, kun Wiki puhuu 15-20 metristä. Luottaisin enemmän linkin tietoon.
RGD-5 hand grenade with UZRGM fuze fitted
Specifications
Weight 310 g
Length 117 mm
Diameter 58 mm
Effective firing range 15–20 meters
Maximum firing range 30 meters
Filling Trinitrotoluene
Filling weight 110 g
Detonation
mechanism
3.2 to 4 seconds. pyrotechnic delay fuse
RGD-5
The RGD-5 (Ruchnaya Granata Distantsionnaya) English "Distance Hand Grenade" or "Time-delayed Hand Grenade", is a post World War II Soviet anti-personnel fragmentation grenade, designed in the early 1950s. RGD-5 was accepted to service in 1954, and is still in service with many of Russia's former client states and has been supplied to Iraq as well as other Arab nations.
Composition
The grenade contains a 110-gram (3.9 oz) charge of TNT with an internal fragmentation liner that produces around 350 fragments and has a lethality radius of 25 metres (82 ft).[1] The weight of the grenade with the fuze fitted is 310 grams (11 oz). Typically, the RGD-5 uses the 3.2 to 4 second delay UZRGM fuze, a universal Russian type which is also used in the RG-41, RG-42, and F1 grenades.[2] The RGD-5 may also be fitted with the more modern DVM-78 fuze, or variants of the UZRGM with delays of between zero (i.e. instantaneous for use in booby traps) and 13 seconds. It is also possible to screw an MUV booby-trap firing device into the fuze well.
Description
The grenade is egg-shaped with no external ribbing, except for a lateral ridge where the two halves of the grenade join. The surface has a few small dimples on it with a green or olive drab, paint-scheme. The RGD-5 can be thrown about 35 to 45 metres (115 to 148 ft) by the average male soldier and when thrown, it is possible to hear a loud "pop" as the fuze ignites and begins to burn. The grenade can inflict injuries (e.g. penetrating eye wounds) out to 15 metres (49 ft) from the site of detonation. Victims caught within 3 metres (10 ft) of the detonation site are almost certain to be killed or severely wounded.
This grenade is still manufactured in Russia with copies produced in Bulgaria, China (as the Type 59) and Georgia. Many millions of RGD-5s and its clones have been manufactured over the years and although not as advanced as more modern grenades which are specifically designed to penetrate CRISAT standard body armour, the RGD-5 is still an effective and inexpensive weapon. A single RGD-5 grenade costs around $5 US, making it highly affordable during a major conflict when many grenades are required.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Ansan aineksia ao. kranuun.
Russian MUV booby trap firing device.
A zero-delay pull fuze which is normally connected to a tripwire. The MUV fuze is fully compatible with the RGD-5. Fitting an MUV fuze makes it easier to conceal the grenade when setting a boobytrap e.g. partial burial. Note that the detonator is usually threaded, so it can be screwed into the RGD-5 grenade body
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Tämä on harjoitusmalli. Pistin kun on hyvät kuvat. Olettaakseni identtinen aidon kanssa.
URG-N
The URG-N is a reusable training model of the RGD-5 of cast iron construction (rather than sheet steel) and a modified fuze containing a tiny explosive charge which simulates the detonation of the grenade. The body of this grenade is painted black with white markings.
Length w/fuze : 129mm
Length w/o fuze : 88mm
Diameter : 55mm
Weight :
Filling : replaceable practice charge
Fuze : uzrgm
------------------------------------------------------------------------------------------------------------------------------------------
Sytyttimiä tähän tyyppiin. Käy myös F1-Limonkaan.
All types of UZRG fuzes function by the same mechanism and differ only in materials used and explosive content.
It replaced the Koveshnikov fuze which was more expensive to make.
Both fuzes lived long next to eachother during ww2.
UZRG - with "closed top". Delay tube can be brass and from pressed powder iron.
UZRGM - with "open top". Delay tube can be brass and from pressed powder iron.
UZRGM-2 - with aluminium delay tube; handle have different length from nail hat to safety pin (almost 1mm) and holes for safety pin not match; handle can have big hole and mark UZRGM-2. In delay tube used different ignition composition.
Viimeksi muokattu:
JR49
Respected Leader
Kertauksena, mutta oleellisena sellaisena, koska tämä olisi todennäköisesti yleisin vastaan tuleva käsikranaatti RGO. Erittäin hyvät kuvat lisäävät tietämystä.
Mieltäkää, kuinka toimitte tuon räjähtää iskusta ja aikasytytys/samassa paketissa -systeemin kanssa. Sodan ajan vaara-alue 6-20 metriä.
https://en.wikipedia.org/wiki/RGO_hand_grenade
https://en.wikipedia.org/wiki/RGO_hand_grenade
The body is dark to light green and have black markings.
The white plastic UDZ or UDZ-S fuze if witted with a gold-anodized steel safety lever.
This fuze has a pyrotechnical delay and operated on impact (always-fuze). It also had a self-destruct feature.
Length: 111mm
Diameter: 60mm.
Total weight: 530gram
Filling : 114gram RDX
Photo © Jhonni :
Mieltäkää, kuinka toimitte tuon räjähtää iskusta ja aikasytytys/samassa paketissa -systeemin kanssa. Sodan ajan vaara-alue 6-20 metriä.
https://en.wikipedia.org/wiki/RGO_hand_grenade
https://en.wikipedia.org/wiki/RGO_hand_grenade
The body is dark to light green and have black markings.
The white plastic UDZ or UDZ-S fuze if witted with a gold-anodized steel safety lever.
This fuze has a pyrotechnical delay and operated on impact (always-fuze). It also had a self-destruct feature.
Length: 111mm
Diameter: 60mm.
Total weight: 530gram
Filling : 114gram RDX
Photo © Jhonni :
JR49
Respected Leader
Ei tarvitse valita.
Vedät vain normisti sokan pois, -> heität, jolloin lusikka vapautuu, -> 1-1.8 sekunnin paloaika (joka toimii varmistuksena, ettei esim. vieressä olevan puun oksiin räjähdä), -> jos tämän ajan jälkeen osuu (isku) johonkin, räjähtää, ->jos ei osu, toimii kuin normaali aikasytytyskranaatti 3.2-4.2 sekunnin kuluttua.
Näin olen asian mieltänyt, @SJ korjaa tarvittaessa. Mehän jossain vaiheessa spekuloimme asialla.
Nimimerkki Sinkomies kertoi sotakokemuksistaan ja kertoi pitäneensä ao. kranaatin käyttämisestä. Ei siis kimpoa pois mistään tuon alkusytytysvarmistusajan jälkeen, vaan räjähtää iskusta. Aikasytytys tulee mukaan sitten esim. maksimipituuksille heitettäessä.
Wiki: "The impact fuze arms after a pyrotechnic delay of 1 to 1.8 seconds. If the impact fuze has not triggered the grenade after 3.2 to 4.2 seconds a second pyrotechnic delay triggers the grenade."
StepanRudanskij
Respected Leader
Edit: Cardboard? Siis pahvikuoret! Hmm, mitenköhän kosteus vaikuttaa? On niillä pakko olla jotain muutakin tähän arsenaaliin.
Pahvikuoret mutta hyvin vahalla kyllästetty, näkyy noissa puuvillakaistaleissa molemmissa päissä hyvin.
Varianttien tuottaman savun väri.
РДГ-2Ч. Musta
РДГ-2Б. valkoinen
РДГ-2Х. valkoinen
РДГ-2П. valkoinen
Kahdessa ensimmäisessä musta tulee antrasiinista ja kaliumkloraatista, valkoista varten on lisätty vielä ammoniumkloridia
Kahdessa viimeisessä on savun tuottajana hexakloorietaani, alumiinijauhe ja sinkki- tai rautaoksidi.
Toinen yleinen itämainen savuttaja on ДМ-11
Tuon kun kopioi vaikka youtuben hakuun niin käyttöesimerkkejä tulee paljon.
http://www.youtube.com/watch?v=5CG3XqCnSxw
JR49
Respected Leader
Näissä itämaisissa savuttajissa on kyllä ihan oma logiikkansa. Tässä vinkkisi perusteella haettu youtube-video DM-11:sta.
Kun itsellä on muistissa nämä meikäläiset savuheitteet, niin tunnustan, jäi hieman suu auki, kun katsoin savutusproseduuria. Tuo jalalla polkaisu kohdasta 0.38 alkaen on kyllä kaiken huippu. Ei ihan pikatilanteessa suunniteltu käytettäväksi.
Ja vahalla kyllästetyt pahvikuoret tuossa toisessa... Täytyy ainakin olla tetsatessa varovainen, ettei vaha kulu pois....
Nämähän ovat molemmat hyvin käyttökelpoista tavaraa, mutta ilman videoita olisi kyllä ollut erittäin hankala ymmärtää ns. käyttöliittymää.
Tuo on enemmän niin kuin kotimainen savurasia. Mitenkähän sen tykötarpeet mahtaisi toimia tuon kanssa? Siis sähkösytytys? Tai ihan normaali sähkönalli? Ja paloaika tuossa on pitempi, kuin savurasiassa.
JR49
Respected Leader
Peltirasia, jossa sisällä oleva palava aine pitää saada syttymään. Mikseipä nuo mainitsemasi keinot toimisi, kokeilunarvoista ainakin.
Reiästä näyttää roiskahtavan tölkin pinnalle sitä paloainetta. Kaipa se on sama, miten sen saa tuleen. Tuon sytyttäminen ei periaatteessa paljoa ilotulitteesta eroa.
Videossa polkaistaan reikä pohjaan saakka, ja sytytyslanka taitaa metalliputkessa ehkä vain siksi, että se menee taipumatta ja nopeasti pohjaan asti.
JR49
Respected Leader
Tästä en tiedä mitään, kun en vasenkätistä osaa. Kääntäjä viittaisi aseen olevan erikoisjoukkojen kamaa.
Edit: kiitos @StepanRudanskij , eli lähes äänetön pistooli salamurhiin, tiedusteluun yms. Erikoispatruuna.
Edit: kiitos @StepanRudanskij , eli lähes äänetön pistooli salamurhiin, tiedusteluun yms. Erikoispatruuna.
Viimeksi muokattu:
Slomo video The Messistä:Opetustaulut itäisistä miinatyypeistä.
http://www.lexpev.nl/images/supami01.jpg
http://www.lexpev.nl/images/suschami01.jpg
JR49
Respected Leader
Hyvin näkyy tuon kylkimiinan porkkana kohdasta 1:30 eteenpäin.
https://en.wikipedia.org/wiki/TM-83_mine
Samoin kuin hyppymiinan toiminta.
http://www.nolandmines.com/minesOZM72.htm
http://www.nolandmines.com/Mines/OZM-72_bounding_AP_mine.pdf
JR49
Respected Leader
Sotilaan nykyaikaisia varusteita. Kohdassa 0:50 tetsari- ja luotiliiviesittely, 2:30 eteenpäin joku tuntematon kivääri, 2:58 eteenpäin silmäys erilaisiin ampumisen moderneihin tähtäinlaitteisiin plus uusinta rynsesterikalustoa. Jos joku saa selostuksesta selvän, niin ystävällisesti tehnee ydinkohdista yhteenvetoa?
Edit: olisihan tuo pitänyt tuntea, AK-12 tuossa käytössä. Läpäisi testit joulukuussa 2014, joten ihan uusinta kamaa.
Lähde: https://en.wikipedia.org/wiki/AK-12
Edit: olisihan tuo pitänyt tuntea, AK-12 tuossa käytössä. Läpäisi testit joulukuussa 2014, joten ihan uusinta kamaa.
Lähde: https://en.wikipedia.org/wiki/AK-12
Viimeksi muokattu:
JR49
Respected Leader

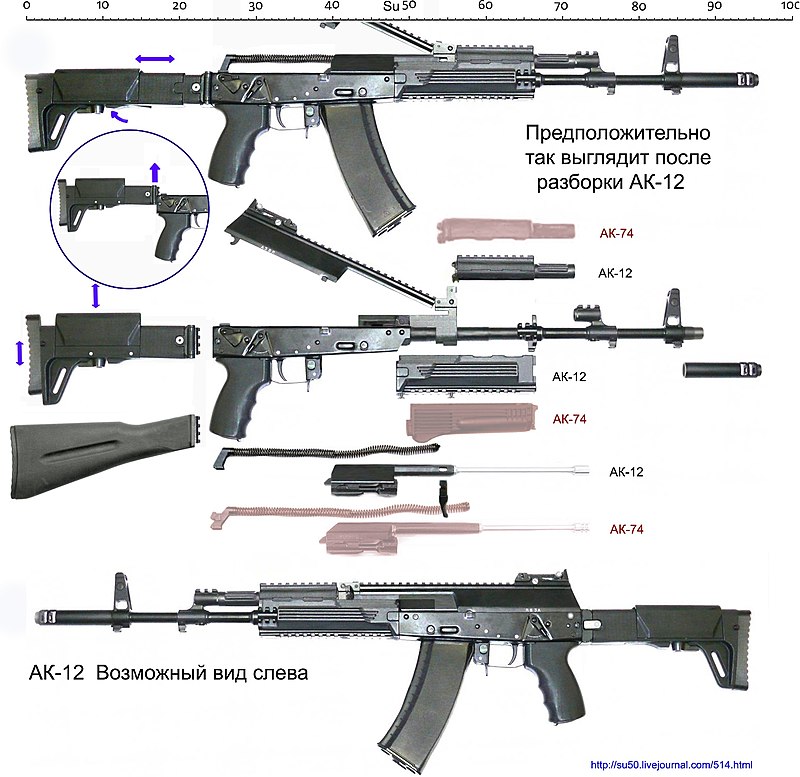

Räjäytyskuvaa AK-12 ja sen erot AK-74 verrattuna. Olkaa hyvä.
Huomatkaa, kuinka kerrotaan lippaan irrottamisen tapahtuvan. Eli: AK-12 ambidextrous fire-selector, push-button magazine release and ejection port

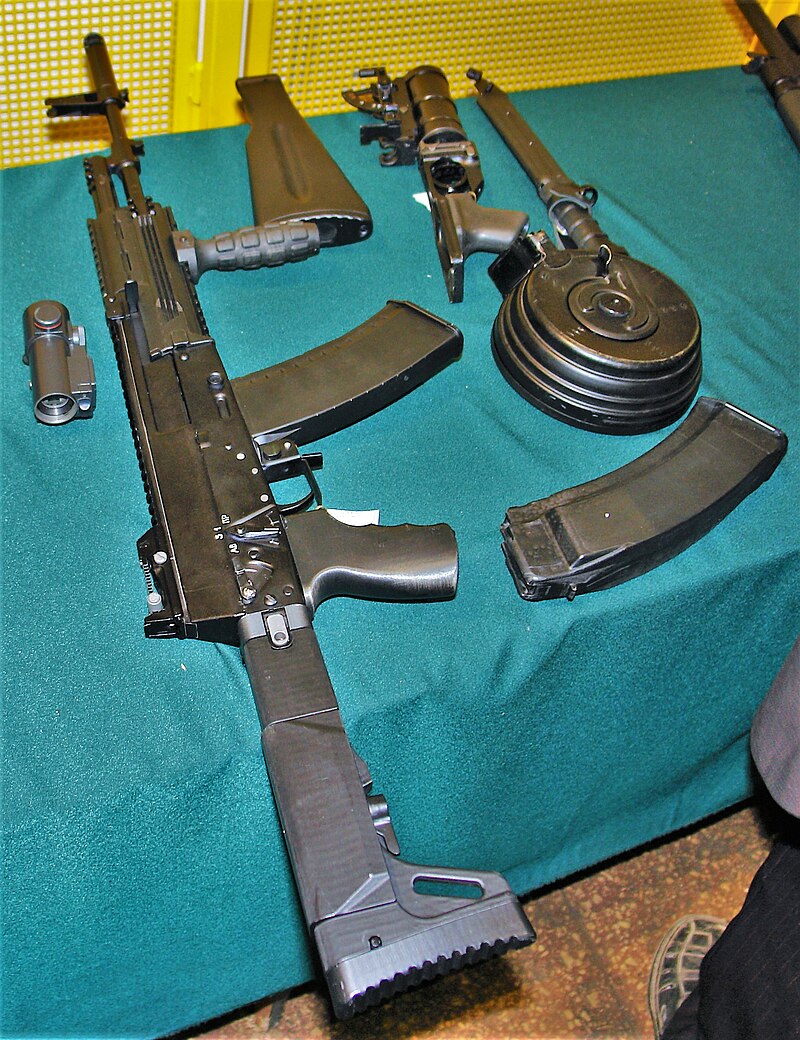

AK-12 ambidextrous fire-selector, push-button magazine release and ejection port
Huomatkaa, kuinka kerrotaan lippaan irrottamisen tapahtuvan. Eli: AK-12 ambidextrous fire-selector, push-button magazine release and ejection port
AK-12 ambidextrous fire-selector, push-button magazine release and ejection port
