Tampellan tykki-, krh- ja -ammuskehitystyöstä

  • Viestiketjun aloittaja Deleted member 266
  • Aloitus PVM
Tuli tällainenkin vastaan eli Tampella/Soltam-mallinen 160 krh "Vafa" Iranissa, ihmettelemässä presidentti Mahmoud Ahmadinejad:
Edit: Onhan siinä ihmettelmistä, sillä tässä sama laite on israelilaisen Salgadin (=Soltamin myyntikonttori) esitteessä:eek:

Asehan kehitettiin Tampellassa 1950-luvulla sota-aikaisen 300 Krh/42:n pohjalta, tässä versio 160 Krh/55 Nässyn jäällä:
Tampellan viimeistä mallia 160Krh58-67 myi Soltam nimellä M-66:
1980-luvulla Soltamin edustaja A/S Wejra myi 15 laivalastia israelilaisia sotatarvikkeita Iranin vallankumouskaartille "tanskalaisina tuotteina" ja tähän perustunee tuo iranilainen 160 krh:
Ampumatarvikkeena näkyy olevan rakettiavusteinen (RAP) ammus:

Tässä vielä vertailun vuoksi Tampella 160Krh58C Niinisalossa 80-luvun lopulla:IMG0096.jpg

Last edited by a moderator:
Iranin aseteollisuuden vientikatalogissa (MINDEX = Ministry of Defence Export Center) on esitelty 120mm versio RAP-ammuksesta. Esitteen mukaan 9800 metrin kantama 265 m/s lähtönopeudella.



http://www.mindexcenter.ir/

Vanha Tampellan mainoskuva 80-luvun lopulta. Keskellä TAM12.8, josta Pv kopioi nykyisen JVA 1557:n. Alumiinisella ballistisella kärjellä varustetut ovat Super Tampella -perhettä, jonka ballistiikkaa ei ole sittemminkään ylitetty. Vihreä väri muuten johtuu siitä, että ammukset maalattiin Tampellan paperikoneen osien ohessa ja tämä kait on telalaatikon väri:)

Ja tässä vielä 120 krh-ammusten kehityskaarta 50-luvulta 80-luvulle:

Vanha Tampellan mainoskuva 80-luvun lopulta. Keskellä TAM12.8, josta Pv kopioi nykyisen JVA 1557:n. Alumiinisella ballistisella kärjellä varustetut ovat Super Tampella -perhettä, jonka ballistiikkaa ei ole sittemminkään ylitetty. Vihreä väri muuten johtuu siitä, että ammukset maalattiin Tampellan paperikoneen osien ohessa ja tämä kait on telalaatikon väri:)
Katso liite: 18797

Ja tässä vielä 120 krh-ammusten kehityskaarta 50-luvulta 80-luvulle:
Katso liite: 18798

Niin sitä joskus nuorena tuli tollasiin noita pyrstöjä sorvailtuja. Tais tosin mennä PV:lle. Toi profiili pärisi hienosti sorvissa kun ajettiin muotoa :)

Vanha Tampellan mainoskuva 80-luvun lopulta. Keskellä TAM12.8, josta Pv kopioi nykyisen JVA 1557:n. Alumiinisella ballistisella kärjellä varustetut ovat Super Tampella -perhettä, jonka ballistiikkaa ei ole sittemminkään ylitetty. Vihreä väri muuten johtuu siitä, että ammukset maalattiin Tampellan paperikoneen osien ohessa ja tämä kait on telalaatikon väri:)
Katso liite: 18797

Ja tässä vielä 120 krh-ammusten kehityskaarta 50-luvulta 80-luvulle:
Katso liite: 18798
Heh. Tuo mainitsemasi vihreä tosiaan muuten taitaa olla Yhtyneiden paperitehtaiden. Siellä "kaikki oli vihreää". :)

Hyvä artikkeli Tampellan 160 mm krh:een kehittämistä nuoliammuksista: http://armamentresearch.com/finnish...-system-and-extended-range-hefsds-projectile/

Ammuksista viimeinen oli malli 160Ntkr-58K, piirustus liitteenä; ammuksen ja työntöosan yhteen lukitseva mutteri D315374 on sorvattu ruudista (!) ja palaa pois putkivaiheen aikana, jolloin työntöosa voi irrota ilmanvastuksen vaikutuksesta.

Artikkelin toisena pohjana ollut esitelmä myös ohessa.


Liitteet

  • 0559.jpg
    2 MB · Luettu: 41
  • History Revisited - Ballistics of Tampella 160 mm and 300 mm Mortar Bombs esitelmä Ballistics...pdf
    921.3 KB · Luettu: 29
Last edited by a moderator:
Eli mitä? Se on tämä sementti, dosentti vai mikä se pääntauti nyt olikaan, en muista kysymystä...

Eli mitä? Se on tämä sementti, dosentti vai mikä se pääntauti nyt olikaan, en muista kysymystä...

Ei mitään tärkeää. Kiitos erinomaisen ansiokkaasta vitjasta vaan.

Taisit kirjoittaa aiemmin, että esisirpaloituvista kranaateista ei tullut kesää. Miksi, mitä arvelet?

Selitätkö meille maallikoille mitä asiallisesti ottaen tarkoittaa -perävirtauskranaatti-? -80-luvun puolivälin huitteilla ainakin testattiin 81-millisiä perävirtausyksiköllä varustettuja ja huhujen mukaan vähän huimiakin maksimi-ametteja vedeltiin?

Joskus -jossain- huhuttiin, että osapuoli äks ampuu heittimillä muovikuorisia kranaatteja, onko se mielestäsi silkkaa huhua vai onko siinä perää?

Joskus -jossain- huhuttiin, että osapuoli äks ampuu heittimillä muovikuorisia kranaatteja, onko se mielestäsi silkkaa huhua vai onko siinä perää?

Voisi viitata noihin esifragmentoituihin ammuksiin. Joskin se ei luultavasti olisi varsinaisesti muovia, vaan komposiitti. Esim. lasi- tai hiilikuitu lujitteinen materiaali ja kuulia seassa. Muovi ei luultavasti kestäisi yksinään

Selitätkö meille maallikoille mitä asiallisesti ottaen tarkoittaa -perävirtauskranaatti-? -80-luvun puolivälin huitteilla ainakin testattiin 81-millisiä perävirtausyksiköllä varustettuja ja huhujen mukaan vähän huimiakin maksimi-ametteja vedeltiin?

Joskus -jossain- huhuttiin, että osapuoli äks ampuu heittimillä muovikuorisia kranaatteja, onko se mielestäsi silkkaa huhua vai onko siinä perää?

Perävirtausyksikkö (Base Bleed unit, BB, suomeksi PVY) on yksinkertaistaen ruutikaasugeneraattori, joka täyttää ammuksen perään muodostuvan tyhjiön, ilman varsinaista työntövaikutusta: https://en.wikipedia.org/wiki/Base_bleed

155 mm tykistöammuksille PVY on varsin tyypillistä nykyään, krh-ammuksissa en tiedä sitä käytetyn, pääasiassa siksi, että siitä ei noilla ammusmuodoilla ja nopeuksilla juurikaan olisi hyötyä.

Kotimaassakin on tehty 122, 152 ja 155 mm:siä PVY-ammuksia:
Palveluskäytössäkin on yhdistelmä 155 mm:lle.

Otsikkoon jos palataan, niin Tampella teki jo 80-luvulla pari PVY-ammusmallia, 155 Loimuperä I & II. Tietääkseni noita ei koskaan ammuttu, yksi lepää Patrian tiloissa Tampereella kahvihuoneen pöydällä:



Last edited by a moderator:
Perävirtausyksikkö

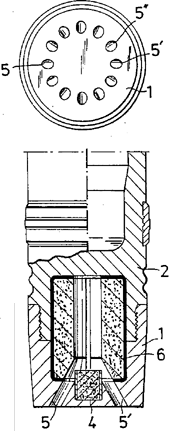

Perävirtausyksikön havainnekuva. Ylempi osa kuvaa palokaasujen pakoaukkoja ammuksen perässä. Poikkileikkauksessa on nähtävissä paloaineella täytetty peräosa.
Perävirtausyksikkö on tykistöammuksen kantaman kasvattamiseen käytettävä järjestelmä, jossa kranaatin peräosaan asennetaan palavaa ainetta sisältävä lisäosa. Perävirtausyksikkö syttyy palamaan laukaisun yhteydessä, ja vapauttaa palokaasunsa lentävän ammuksen taakse. Laitteiston tavoitteena on täyttää ammuksen lennossa taakseen synnyttämä alipainealue, ja näin ollen pienentää ammuksen eri osien välisiä paine-eroja, mikä pudottaa koko kappaleeseen vaikuttavaa kokonaisilmanvastusta ja kasvattaa kantamaa.[1] Perävirtausyksikköjen palokaasut virtaavat aliääninopeuksilla, eikä laitteiston tavoitteena ole niinkään työntövoiman synnyttäminen rakettiavusteisten tykistöammusten tapaan.[2]
Palveluskäytössä olevilla ammustyypeillä on saavutettu noin 20–30 prosenttia suurempia kantamia, kun niihin on asennettu perävirtausyksikkö.[2]
https://fi.wikipedia.org/wiki/Perävirtausyksikkö

  • Tykkää
Reactions: PSS
Patrian huutokaupassa Hämeenlinnassa 08.12.2017 meni PVY-ammuksiakin, aivan liian halvalla:

  • Tykkää
Reactions: ctg
Cofram-kuula-ammuksen patentti oli Salgadin nimissa ja virallisen Tampella-Soltam/Salgad/Wejra avioeron 15.08.1974 jälkeen se ei enää ollut Tampellan hyödynnettävissä. Tämä lienee se syy.

Oliko tämä parempi ratkaisu kuin perinteinen sorvattu malli?
