PAKFA

F-117 käytti 1970-luvulla kehitettyä tutkablokkeria joka valmistettiin "salaisesta materiaalista", myös iranilaisten kaappaama RQ-170 UAV käytti tuollaista tutkablokkeria. Eli tuollainen tutkablokkeri on melko vanhaa teknologiaa. Venäläisten mukaan PAK-FA:n tuotantoversio varustetaan tutkablokkerilla.

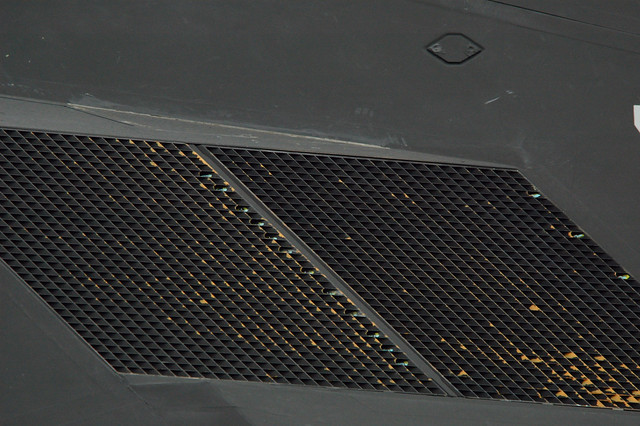

F-117 ilmanottokanava suojattuna tutkablokkerilla joka kätkee suihkumoottorit tutkalta.


Boeing valmistaman Super Hornetin tutkablokkeri. JSF kilpailun hävinnyt Boeing X-32 käytti myös samanlaista tutkablokkeria.

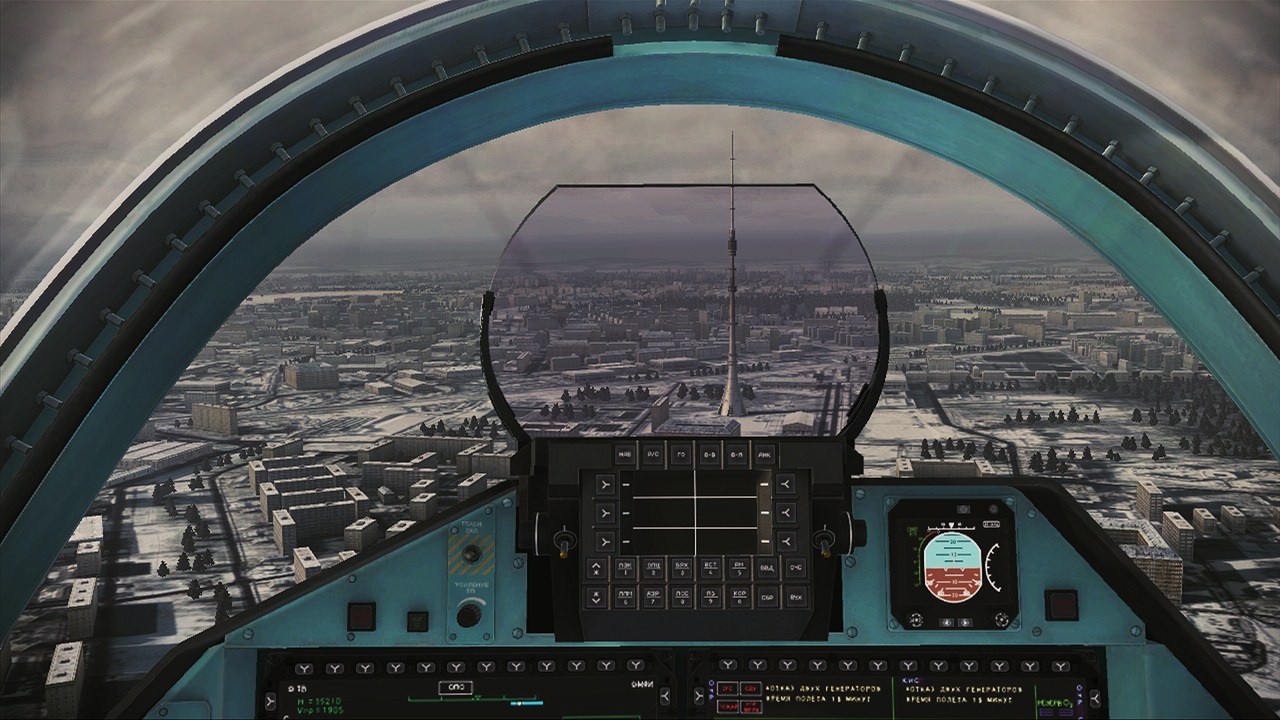

Nuo kuvat ovat Ace Combat Assault Horizon -pelistä. Itse omistan kyseisen pelin ja siinä on tullut ihailtua koneita niin sisältä kuin ulkoakin.

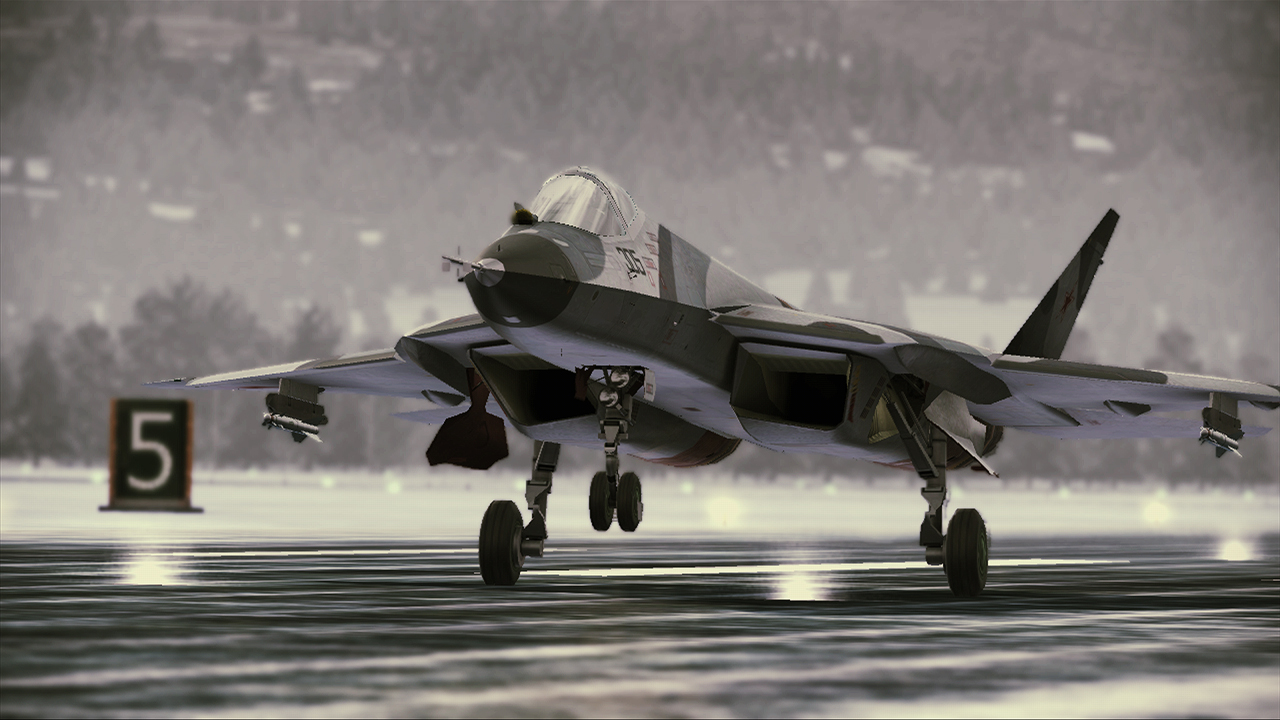

EDIT: lisätään vielä yksi kuva pelin PAK-FA:sta

Teräsmies kirjoitti:
F-117 käytti 1970-luvulla kehitettyä tutkablokkeria joka valmistettiin "salaisesta materiaalista", myös iranilaisten kaappaama RQ-170 UAV käytti tuollaista tutkablokkeria. Eli tuollainen tutkablokkeri on melko vanhaa teknologiaa. Venäläisten mukaan PAK-FA:n tuotantoversio varustetaan tutkablokkerilla.

F-117 ilmanottokanava suojattuna tutkablokkerilla joka kätkee suihkumoottorit tutkalta.
Klikkaa laajentaaksesi...

Toi F-117 blokkeri varmaan hidastaa sopivasti sisään tulevaa ilmaa. Iranilaisten vastaava F-313 projekti ottaa ilmaa myös ikäänkuin keskilinjan yläpuolelta.

Tässä melko hyvä dokumentti jossa kerrotaan häiveteknologian perusteet.

Last edited by a moderator:
Juke kirjoitti:
Have Blue ja tämä F-117 ovat pohjana iranilaisten F-313 härpäkkeelle.
Klikkaa laajentaaksesi...

Iranilaisilla ei ole toistaiseksi muuta kuin huonosti tehty malli jonka ovat yrittäneet saada näyttämään häivekoneelta.

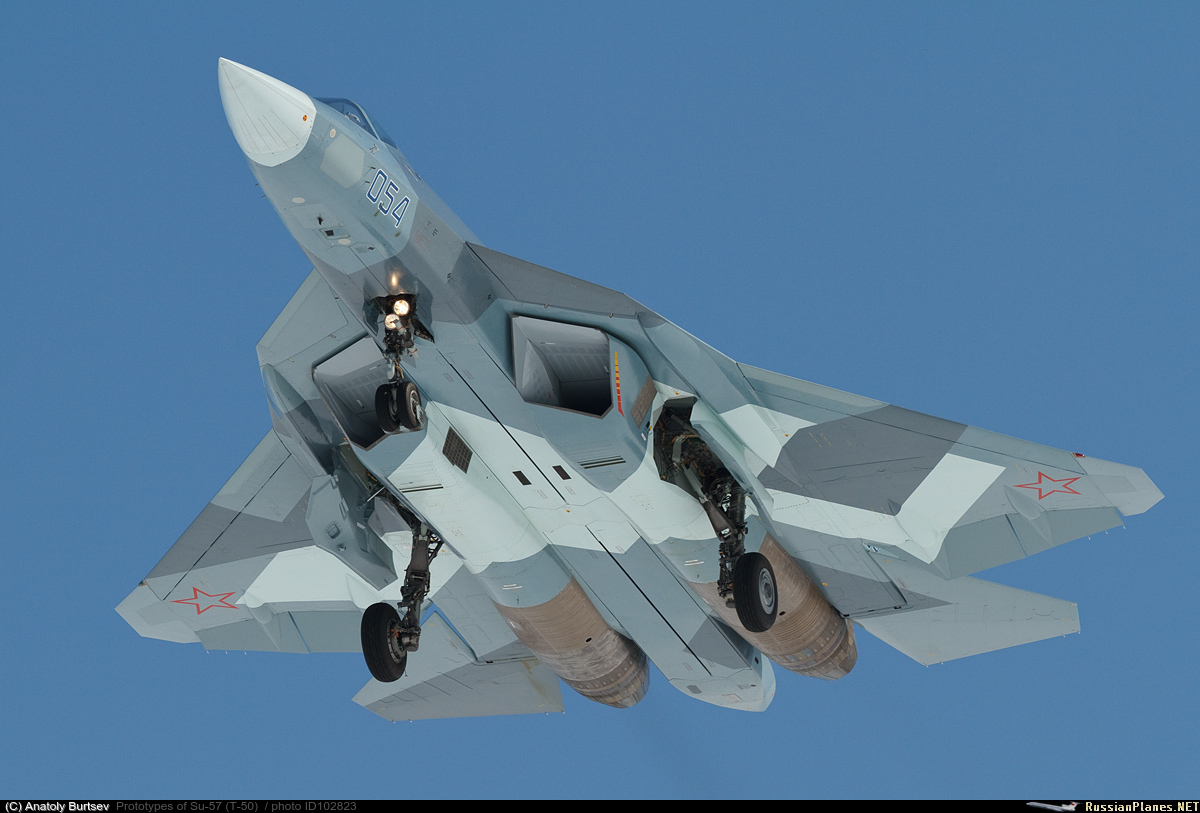

Mitkä luukut,laskuteline vai pommikuilujen?
En usko et pommiluukut ois raollaan,voihan siitä olla reuna kantattu tolleen et näyttäis olevan auki tosta kulmasta katsottaessa

crane kirjoitti:
Mitkä luukut,laskuteline vai pommikuilujen?
En usko et pommiluukut ois raollaan,voihan siitä olla reuna kantattu tolleen et näyttäis olevan auki tosta kulmasta katsottaessa
Klikkaa laajentaaksesi...

Pommiluukuissa on sentin rako.

Teräsmies kirjoitti:
Juke kirjoitti:
Have Blue ja tämä F-117 ovat pohjana iranilaisten F-313 härpäkkeelle.
Klikkaa laajentaaksesi...

Iranilaisilla ei ole toistaiseksi muuta kuin huonosti tehty malli jonka ovat yrittäneet saada näyttämään häivekoneelta.
Klikkaa laajentaaksesi...

Niillä on niitä monta;


http://3.bp.blogspot.com/_okE2fz_Pef8/S8xgwlmqXNI/AAAAAAAACRc/aoKXjxHZuL4/s1600/X00872870240.jpg

Toi linkistä aukeava kuva on 2010 sotilasparaatista, mutta kyseessä on jonkinlaisen UAV:n (sofreh mahi) konsepti.

Toi Z-33 flatfish on pienen nettitutkiskelun perusteella huuhaata.

winsu kirjoitti:
Toi linkistä aukeava kuva on 2010 sotilasparaatista, mutta kyseessä on jonkinlaisen UAV:n (sofreh mahi) konsepti.

Toi Z-33 flatfish on pienen nettitutkiskelun perusteella huuhaata.
Klikkaa laajentaaksesi...

Kovasti on yritetty tehdä stealthiä...tällaista;

Last edited by a moderator:
Toi koko taitaa olla tismalleen ½ turbofanin kompressorin ( ympyräpinta ) siivistön alasta....ai niin ja kaksimoottorisessa juuri 1:1een.

Kabiinissa on muuten ohut kultakerros heijasteena !

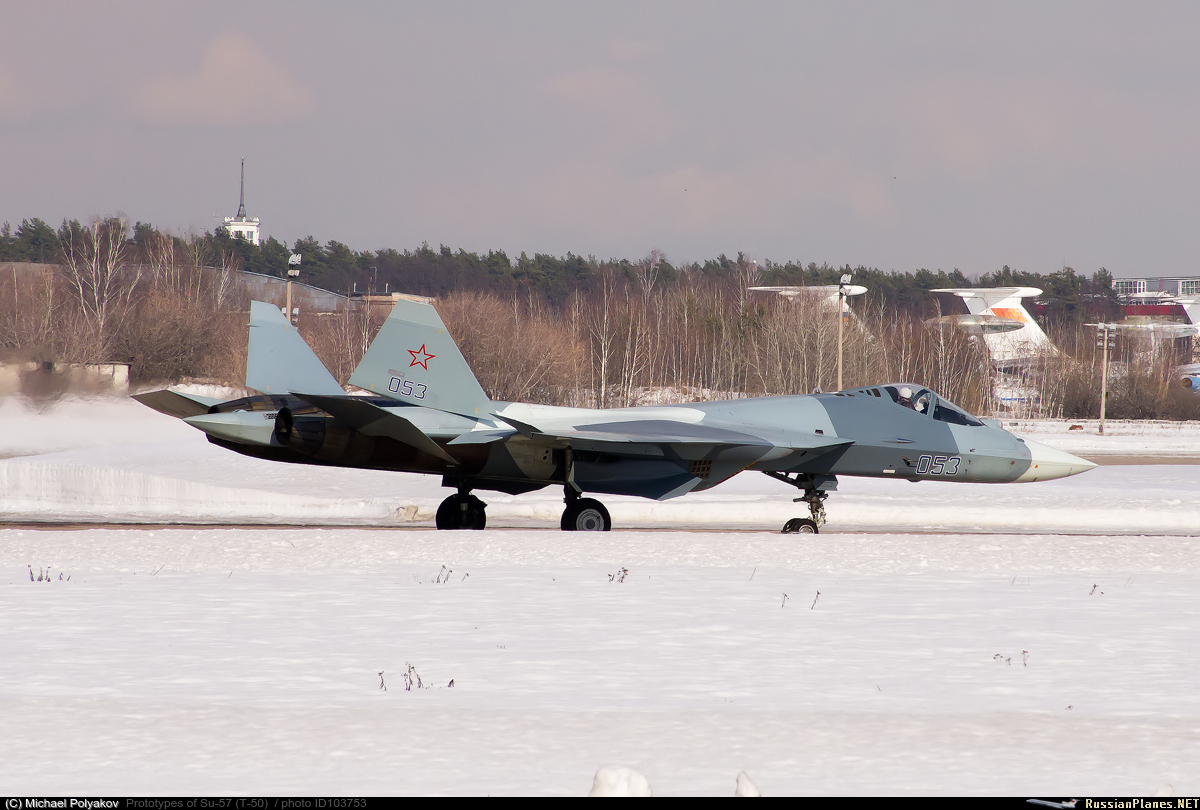

Sauva vedettynä PAKFAsa..interesting.

http://russianplanes.net/images/to104000/103753.jpg


Tässä uutta kompressorin siipeä...

http://forum.keypublishing.co.uk/attachment.php?attachmentid=213436&d=1365773059

Oho linkki on poistunut.
